Obrazovka Efektivita strojů ukazuje, jak dobře jsou stroje využité ve zvoleném období – kolik reálně běžely, kde a proč stály a jaké mají ukazatele OEE a TEEP.
Stejná data lze získat i strojově přes integrační rozhraní – viz Efektivita strojů (BI export).
¶ K čemu obrazovka slouží
Obrazovka odpovídá na otázky:
- Kolik hodin stroje reálně běžely oproti tomu, kolik hodin měly k dispozici?
- Kde a proč stroje stály (prostoje a jejich důvody)?
- Jak vypadá časová osa provozu každého stroje (co na stroji běželo, kdo na něm pracoval, kdy měl výpadek)?
- Jaké má výroba OEE a TEEP – standardní ukazatele celkové efektivnosti zařízení, rozložené na dostupnost, výkonnost a kvalitu?
Vstupní data se berou automaticky z provozu:
| Zdroj | Co dodává |
|---|---|
| Stavy strojů | Hlásí je stroj nebo terminál (MTC) – zda zrovna běží, nebo stojí. |
| Záznam práce (evidence práce na dávce) | Kdo, na jaké dávce a jak dlouho pracoval. |
| Aktivity | Činnosti operátorů (například čekání na mistra). |
| Výpadky strojů | Plánované i neplánované odstávky. |
| Neshodnosti | Zmetky – pro výpočet kvality. |
Do přehledu se dostanou pouze monitorované stroje – tedy stroje napojené na strojní terminál (mají přiřazené MTC), patřící do naší účetní jednotky a případně filtrované podle závodu.
¶ Ovládání – filtry
V levém panelu záložky Přehled nastavíme, co se má počítat.
| Prvek | Popis |
|---|---|
| Od / Do | Datumový rozsah. Výchozí hodnota je včerejšek. Po každé změně data se přehled okamžitě přepočítá. Maximální délka intervalu je 365 dní. Je-li datum Do v budoucnosti, výpočet se ořízne k dnešnímu dni. |
| Všechny stroje vybrány | Po zaškrtnutí vybereme nebo odebereme všechny stroje najednou. |
| Strom strojů | Stroje jsou seskupené podle pracoviště. Vybrat lze jeden stroj, více strojů, nebo celé pracoviště. Ve výchozím stavu jsou vybrané všechny stroje. |
| Filtr závodu | V patičce obrazovky – při více závodech omezí seznam strojů na zvolený závod. |
Když nejsou vybrané žádné stroje nebo pro dané období nejsou data, zobrazí se hláška „Pro tento interval nejsou žádná data! Změňte prosím interval nebo stroje.“

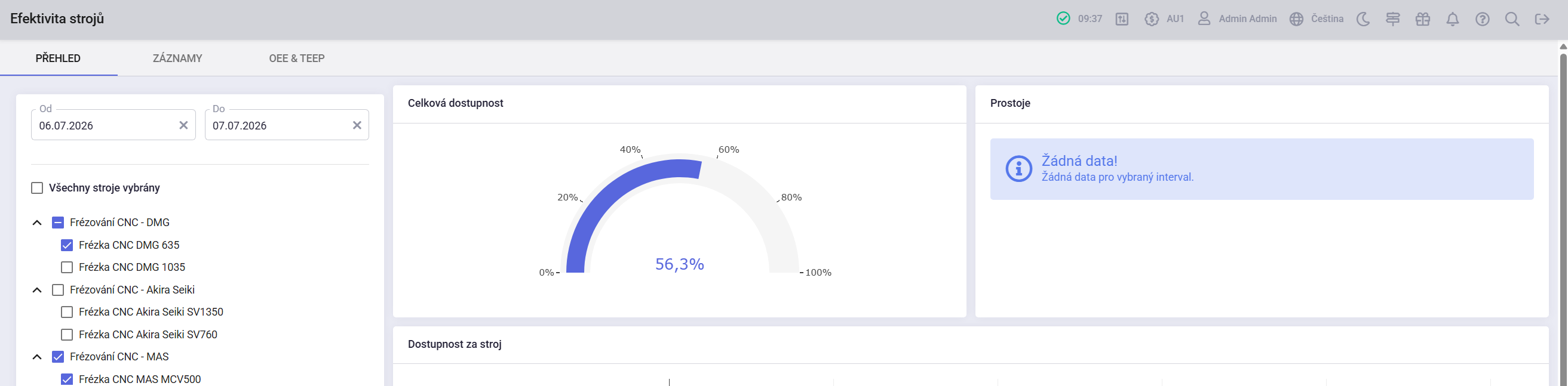

Obrazovka je rozdělená do tří záložek: Přehled, Záznamy a OEE & TEEP.
¶ Přehled
Základní pohled na to, kolik stroje běžely oproti své pracovní době.
¶ Grafy
- Celková dostupnost – ručičkový (gauge) graf. Ukazuje poměr hodin běhu / dostupných hodin přes všechny vybrané stroje.
- Prostoje – koláčový graf důvodů prostojů. Každý dílek je jeden důvod prostoje, v tooltipu je procento a počet hodin.

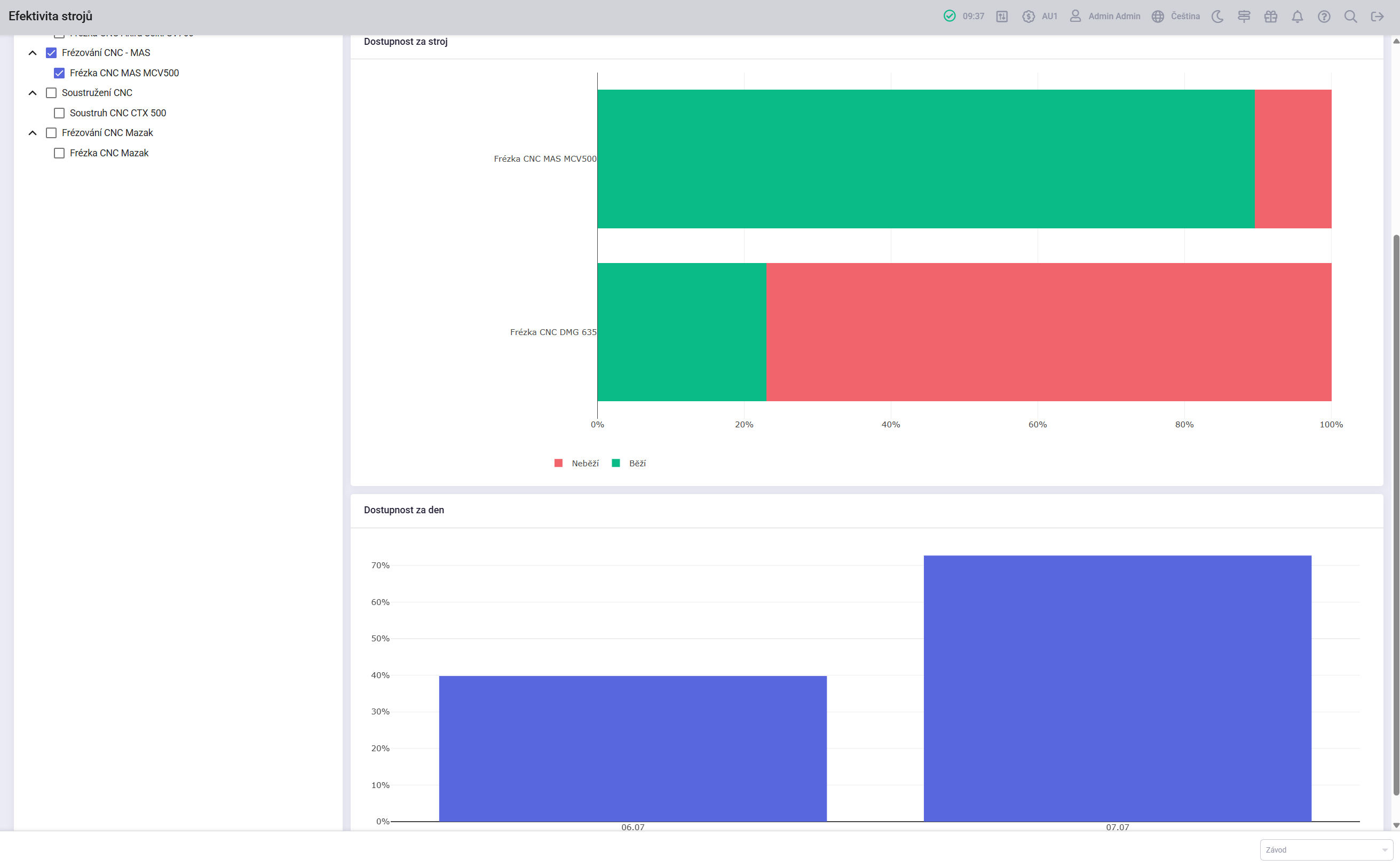

- Dostupnost za stroj – vodorovný pruhový graf, jeden řádek na stroj. Pruh je vždy dlouhý 100 % a je rozdělený podle stavů stroje: zelené odstíny jsou stavy, kdy stroj běžel, oranžové a červené stavy, kdy stál. Podrobnosti viz Dostupnost za stroj – rozpad podle stavů.
- Dostupnost za den – sloupcový graf, jeden sloupec na den (
DD.MM). Výška je procento dostupnosti daného dne.
¶ Jak se počítá dostupnost
Pro každý stroj a den vezmeme stavy stroje, kdy stroj běžel, a sečteme jejich hodiny:
Dostupnost [%] = (hodiny běhu / dostupné hodiny) × 100
- Hodiny běhu je celkové trvání všech intervalů, kdy byl stroj ve stavu „běží“, uvnitř zvoleného období.
- Dostupné hodiny je pro každý stroj počet pracovních dní v období vynásobený pracovními hodinami stroje za den (parametr Pracovní hodiny stroje).
Hodnoty se sčítají přes všechny vybrané stroje a teprve pak se počítá poměr. Stejný vzorec používají grafy Dostupnost za stroj i Dostupnost za den, jen seskupené podle stroje, respektive podle dne.
Několik pravidel, která ovlivňují výsledek (viz i Na co si dát pozor):
- Hodiny běhu stroje za jeden den se stropují na jeho denní pracovní dobu. Když stroj „běžel“ víc hodin, než má nastavenou pracovní dobu, započítá se jen jeho pracovní doba – dostupnost tak nemůže přetéct přes 100 %. Stropuje se každý den zvlášť, takže den s přesčasem nevyrovná den se skluzem – viz Stropování je per stroj a per den.
- Nepracovní dny (víkendy, svátky) se do dostupných hodin nezapočítávají. Pokud ale stroj v takový den přesto běžel, přičtou se jak jeho hodiny běhu, tak i dostupné hodiny, aby výsledek nebyl větší než 100 %.
- Stroj v režimu NON_STOP (nepřetržitý provoz) bere jako pracovní každý den.
¶ Dostupnost za stroj – rozpad podle stavů
Pruh každého stroje je vždy dlouhý 100 % a dělí se na část, kdy stroj běžel (její délka je dostupnost stroje v procentech), a zbytek, kdy stál. Obě části se dál dělí podle stavu stroje, který hlásí terminál (MTC):
| Stav | Barva | Počítá se jako |
|---|---|---|
| Výroba | zelená | běh |
| Zpomalená výroba | žlutozelená | běh |
| Ruční výroba | světle zelená | běh |
| Seřízení | oranžová | stání |
| Údržba | světle červená | stání |
| Neznámé | červená | stání |
| Prostoj | sytě červená | stání |
| Chyba | červená | stání |
Uvnitř běžící (respektive stojící) části se procenta rozdělí mezi jednotlivé stavy poměrně podle skutečně naměřených hodin v těchto stavech. V legendě se ukazují jen stavy, které se ve zvoleném období opravdu vyskytly.
Po najetí myší na dílek pruhu se zobrazí:
| Údaj | Význam |
|---|---|
| Fond pracovní doby | Dostupné hodiny stroje za zvolené období (pracovní dny × pracovní hodiny stroje) |
| Dostupnost | Dostupnost stroje v procentech – délka běžící části pruhu |
| Název stavu | Skutečně naměřené hodiny v tomto stavu a jeho podíl na pruhu |
Hodiny v tooltipu jsou skutečně naměřené hodiny daného stavu, kdežto procenta jsou podíl na pruhu odvozený z (denně stropované) dostupnosti. Když stroj běžel déle než svou pracovní dobu, hodiny se proto nemusí přesně poskládat na procenta.
Do rozpadu vstupují jen stavy strojů. Záznamy práce, aktivity a výpadky se do tohoto grafu nepromítají – ty najdeme na záložce Záznamy.
Stroj, ke kterému ve zvoleném období není žádný stav, se ukáže jako celý pruh ve stavu Neznámé a v tooltipu má délku celého zvoleného období.
¶ Záznamy

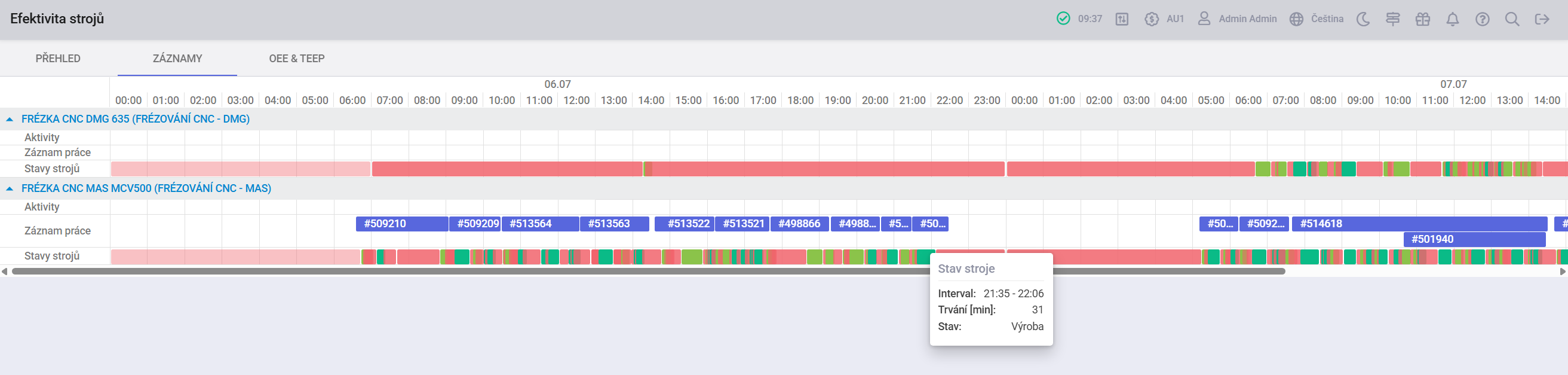

Interaktivní časová osa, kde má každý stroj svůj řádek a pod ním kategorie:
- Aktivity – činnosti operátorů.
- Záznam práce – práce na dávkách (evidence práce na dávce).
- Stavy strojů – kdy stroj běžel nebo stál.
- Výpadky strojů – odstávky, pokud nějaké byly.
Osa X je v hodinách (HH:MM). Barva bloku odpovídá typu nebo stavu (výroba, seřízení, prostoj, chyba, údržba…). Po najetí myší se zobrazí detail intervalu:
| Pole | Obsah |
|---|---|
| Interval / Trvání [min] | Čas začátku a konce, délka v minutách |
| Dávka / Množství dávky | Výrobní dávka a její množství |
| Zboží | Vyráběné zboží |
| Aktivita | Činnost operátora |
| Efektivita | Efektivita záznamu práce (Rozpočítaná norma [min] / Čas pracovníka [min]) |
| Typ výpadku | Naplánováno nebo Neplánovaný |
| Stav stroje | Běží, nebo stojí |
| Zaměstnanec | Operátor |
| Pracoviště | Výrobní operace |
| Důvody prostojů | Klasifikace prostoje |
Časová osa je jen pro čtení – nelze v ní nic vytvářet, přesouvat ani editovat.
¶ OEE & TEEP
Rozšířený pohled podle standardní metodiky OEE (Overall Equipment Effectiveness) a TEEP (Total Effective Equipment Performance). Oba ukazatele se skládají ze tří faktorů: dostupnost × výkonnost × kvalita.
¶ Grafy

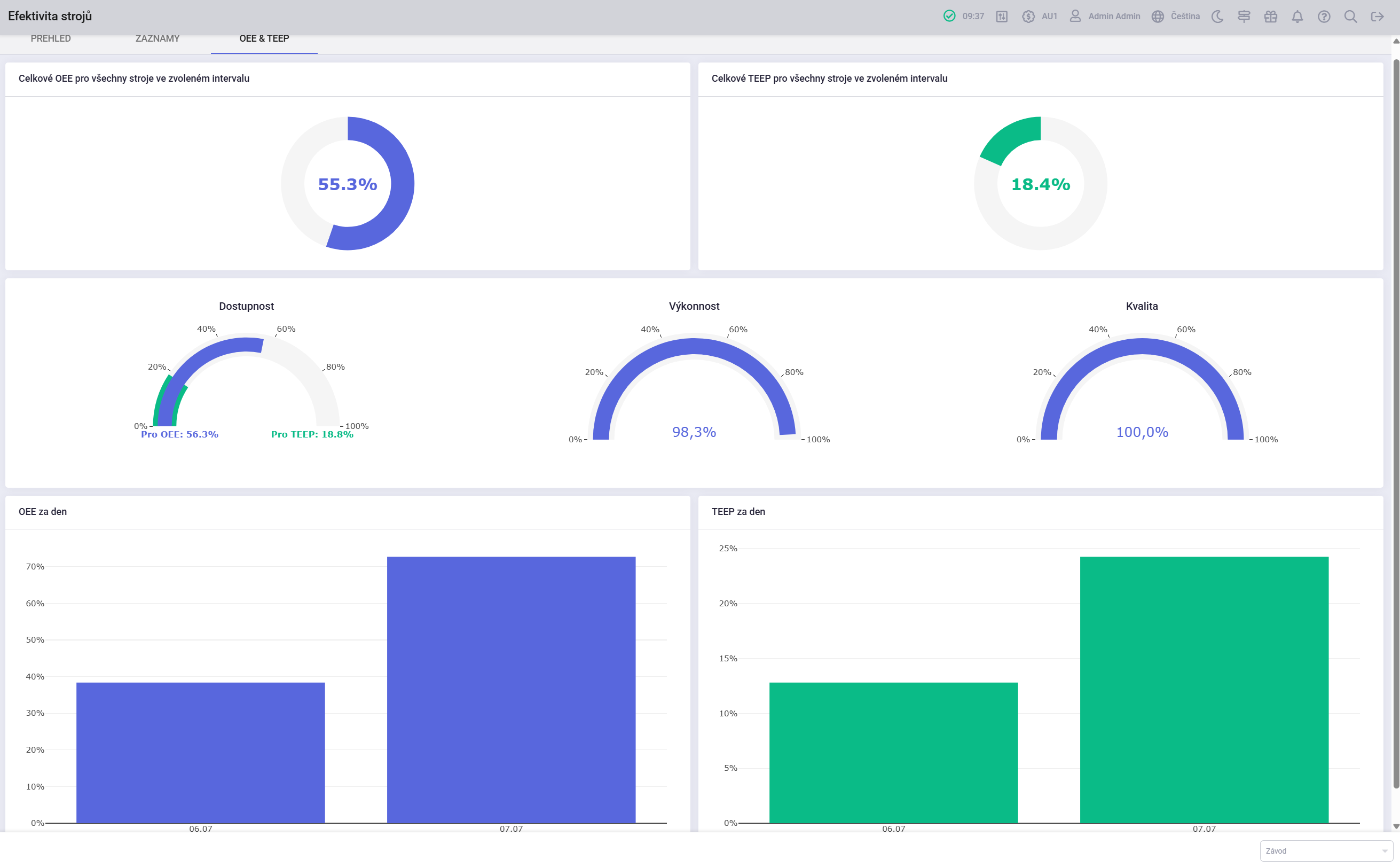

- Dva prstencové (donut) grafy: Celkové OEE pro všechny stroje ve zvoleném intervalu a Celkové TEEP… – uprostřed procento.
- Tři ručičkové grafy: Dostupnost (zvlášť Pro OEE a Pro TEEP), Výkonnost, Kvalita.
- Dva sloupcové grafy: OEE za den a TEEP za den – vývoj po dnech.
¶ Vzorce
| Ukazatel | Vzorec | Význam |
|---|---|---|
| Dostupnost (OEE) | hodiny běhu / dostupné (plánované) hodiny |
Kolik z plánované pracovní doby stroj skutečně běžel. |
| Dostupnost (TEEP) | hodiny běhu / (24 h × počet dní × počet strojů) |
Kolik stroj běžel vůči veškerému kalendářnímu času (24/7), nejen vůči plánované době. |
| Výkonnost | normohodiny / doba práce stroje |
Poměr normy (standardního času na vyrobené kusy) k reálné době práce stroje ze záznamů práce. Ukazuje, zda stroj běžel v tempu normy. |
| Kvalita | OK kusy / (OK kusy + NOK kusy) |
Podíl dobrých kusů z celkem vyrobených. Když nejsou žádné kusy, kvalita je 100 %. |
| OEE | Dostupnost (OEE) × Výkonnost × Kvalita |
Celková efektivnost vůči plánované době. |
| TEEP | Dostupnost (TEEP) × Výkonnost × Kvalita |
Celková efektivnost vůči kalendáři 24/7 – ukazuje i nevyužitou kapacitu (neobsazené směny, víkendy). |
Vysvětlení vstupů:
- Normohodiny se berou z normovaného času na záznamech práce (Rozpočítaná norma [min] / 60) – tedy kolik času měla vyrobená dávka podle normy trvat. Normohodiny se stropují za každý stroj a každý den zvlášť dobou práce stroje v tomtéž dni a teprve tyto ořezané hodnoty se sčítají přes celé období. Den, kdy se stroj vešel do poloviny normy, proto nevytáhne nahoru den, kdy normu nestihl – viz Stropování je per stroj a per den.
- Doba práce stroje je čas práce stroje ze záznamů práce (Čas stroje [min]).
- OK kusy je množství vykázané na záznamech práce.
- NOK kusy se sbírají ze skladových pohybů s neshodností, pro které v daném čase existuje záznam práce na dávce vyplněné na skladovém dokladu v poli "Spotřebováno dávkou", nebo "Přesunutá dávka". Z neshodností dávky pro kterou v daném čase existuje záznam práce na téže operaci. Z incidentů, které se započítávají v čase dokončení záznamu práce. Každý z těchto záznamů práce musí být na některý z vybraných strojů a ve vybraném intervalu.
- Každý faktor je stropován na 100 % (například když stroj běžel rychleji než norma, výkonnost se ořízne na 100 %). Ořezává se ale už každý stroj a den zvlášť, ne až výsledek za celé období – viz Stropování je per stroj a per den.
Rozdíl OEE vs. TEEP: OEE hodnotí stroj proti plánované pracovní době (kolik jsme z naplánovaného využili). TEEP hodnotí stroj proti úplnému kalendáři 24 h × 7 dní. Nízké TEEP při vysokém OEE znamená, že stroje jedou dobře, ale máme volnou kapacitu (neobsazené směny, víkendy).
¶ Na co si dát pozor
Situace, kde bývají výsledky na první pohled „překvapivé“. Doporučujeme je pročíst dřív, než začneme čísla interpretovat.
¶ Více strojů najednou
Když je vybráno více strojů, všechny hodnoty se sčítají přes stroje a teprve z celkových součtů se počítá poměr. Souhrnné OEE/TEEP a donut grafy tedy nejsou průměrem procent jednotlivých strojů, ale poměrem celkových hodin běhu / dostupných hodin (a normohodin, kusů). Stroj s velkým objemem práce tak přirozeně ovlivní výsledek víc než málo vytížený stroj.
¶ Záznamy a stavy přes půlnoc (noční směny)
Interval, který začne jeden den a skončí druhý (typicky noční směna, například 22:00–06:00), se rozdělí na půlnoci na dvě části: 22:00–24:00 se přiřadí prvnímu dni a 00:00–06:00 druhému dni. Platí to pro stavy strojů, záznamy práce, aktivity i výpadky.
Díky tomu:
- graf Dostupnost za den i OEE/TEEP za den přiřadí hodiny do správného kalendářního dne,
- u záznamů práce se při dělení poměrně rozpočítají i normohodiny, vyrobené množství a odpracovaný čas podle délky každé části.
Interval, který přesahuje za konec zvoleného období (nebo je stále otevřený), se ořízne k datu Do, respektive k aktuálnímu okamžiku.
¶ Krátké prostoje – práh prostoje
Krátké zastavení stroje mezi dvěma běhy se nemusí počítat jako prostoj. Pokud stroj běžel, krátce se zastavil a zase se rozběhl a toto zastavení:
- nemá uvedený žádný důvod prostoje a
- je kratší než práh prostoje nastavený na pracovišti,
pak se takový krátký výpadek považuje za běh. Delší zastavení nebo zastavení s uvedeným důvodem se počítá jako prostoj normálně. Tímto se filtrují bezvýznamné mikropauzy a hodnocení lépe odpovídá realitě.
¶ Slučování a čištění stavů
Navazující stavy stroje se stejným charakterem (stejný stav „běží/stojí“ i stejné důvody prostojů) se slučují do jednoho intervalu. Velmi krátké intervaly (pod 1 minutu) se do výpočtu vůbec neberou, aby drobné technické záznamy nezkreslovaly čísla.
¶ Rozpad prostojů podle důvodů
Když má jeden stav stroje více důvodů prostoje najednou, jeho doba se mezi tyto důvody rozdělí rovným dílem. V koláčovém grafu Prostoje je pak u každého důvodu procento z celkové doby prostojů.
¶ Stropování je per stroj a per den
Všechny „přeplněné“ hodnoty se ořezávají už na úrovni jednoho stroje a jednoho dne, a teprve pak se sčítají přes celé zvolené období:
- Hodiny běhu se za každý den ořežou na denní pracovní dobu stroje (parametr Pracovní hodiny stroje).
- Normohodiny se za každý den ořežou na dobu práce stroje v tomtéž dni.
- Až tyto ořezané hodnoty se sčítají a z jejich součtu se počítá výsledný poměr, který se pro jistotu stropuje ještě jednou na 100 %.
Nadprůměrný den nevykompenzuje podprůměrný. Přesčas nad rámec pracovní doby ani běh rychlejší než norma se nepřenáší do dalších dnů.
Příklad na jednom stroji – dva dny, v obou stroj pracoval 5 hodin:
| Den | Doba práce stroje | Norma | Výkonnost dne | Do součtu se vezme |
|---|---|---|---|---|
| Pondělí | 5 h | 10 h | 200 % → 100 % | 5 h normy |
| Úterý | 5 h | 2,5 h | 50 % | 2,5 h normy |
| Celkem | 10 h | 7,5 / 10 = 75 % |
Výsledek za oba dny je 75 %, ne 100 %. Kdyby se normohodiny sčítaly bez denního stropu, vyšlo by (10 + 2,5) / 10 = 125 % a po oříznutí 100 % – tedy hodnota, ze které by úterní skluz úplně zmizel.
Stejně to funguje u dostupnosti: stroj s pracovní dobou 8 h, který v pondělí běžel 12 h a v úterý 4 h, má za oba dny dostupnost (8 + 4) / (8 + 8) = 75 %, ne 100 %.
¶ Nepracovní dny
Ve standardní dostupnosti (záložka Přehled) se nepracovní dny nezapočítávají do dostupných hodin. U TEEP je to jinak – ten záměrně počítá s plným kalendářem 24 h × počet dní × počet strojů, takže víkendy a svátky, kdy stroj stojí, TEEP snižují. To je jeho účel – ukázat nevyužitou kapacitu.
¶ Grafy po dnech pokrývají celý rozsah
Grafy Dostupnost za den i OEE za den / TEEP za den obsahují sloupec pro každý den zvoleného období. Dny bez aktivity se ukážou jako nula, ne že by v grafu chyběly.
¶ Rychlé shrnutí vzorců
Dostupnost (Přehled) = Σ(stroj, den) min(hodiny běhu; denní pracovní doba) / Σ dostupné hodiny (strop 100 %)
Dostupnost (OEE) = Σ(stroj, den) min(hodiny běhu; denní pracovní doba) / Σ plánované hodiny (strop 100 %)
Dostupnost (TEEP) = Σ(stroj, den) min(hodiny běhu; denní pracovní doba) / (24 × počet dní × počet strojů) (strop 100 %)
Výkonnost = Σ(stroj, den) min(normohodiny; doba práce stroje) / Σ doba práce stroje (strop 100 %)
Kvalita = OK kusy / (OK kusy + NOK kusy) (bez kusů = 100 %)
OEE = Dostupnost(OEE) × Výkonnost × Kvalita
TEEP = Dostupnost(TEEP) × Výkonnost × Kvalita
Zápis Σ(stroj, den) min(…) znamená, že se nejdřív ořízne každý stroj v každém dni a teprve pak se sčítá.
